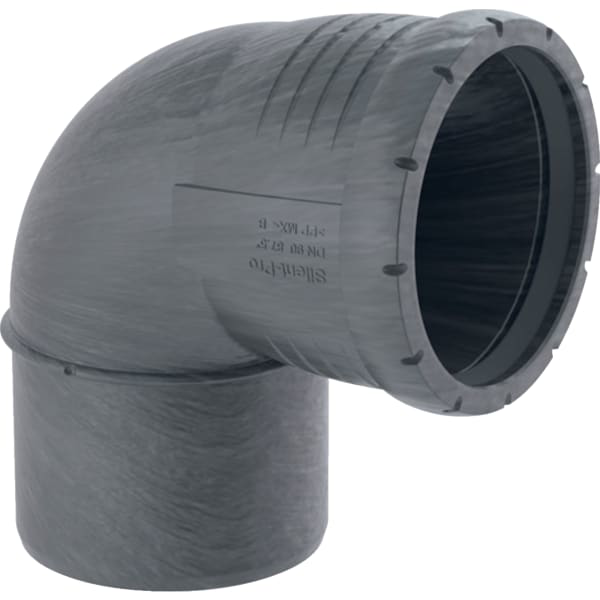

GE Silent-Pro Bogen
87,5Gr d75mm
Commercial data
| Article number | 393.324.14.1 |
| Price (non-binding sales price) (RSP) | 25.20 / Pcs |
| Main commodity group | Gebäudeentwässerungssysteme |
| Goods group | Silent-Pro Formstücke |
Text of invitation to tender
Geberit Silent-Pro Bogen
Verwendungszwecke
- Zum Ableiten von Abwasser innerhalb
von Gebäuden
- Für Gebäude mit erhöhten
Schallschutzanforderungen
- Für Druckleitungen von
Abwasserhebeanlagen nach EN 12050-2 und
EN 12050-3 ausschließlich die Dimension
DN 50 verwenden
Eigenschaften
- Hochschalldämmend
Technische Eigenschaften
- Montagetemperatur (GrC)
- min. bis
max.: -10
- +40 GrC
- Werkstoff: PP-MX
- Wärmeausdehnung (mm/(m*K)): 0,08
mm/(m*K)
- DN / Nennweite: 70
- d, d / Außendurchmesser (mm): 75 mm
- arc / Winkel (Gr): 87,5 Gr
- X / Schenkellänge / L-Maß (cm): 9,7 cm
- Z / Z-Maß (cm): 4,1 cm
Technical data
| Width (mm) | 190 |
| Application areas | Domestic waste water |
| Fitting type | Bend/knee |
| Angle (°) | 90 |
| Height (mm) | 100 |
| Weight (kg) | 0.33 |
| Product identification | Fitting |
| Depth (mm) | 150 |
| Zeta value (-) | 0.7 |
Connections
| Inlet | SILENTPRO-MUFF-DN 70 |
| Outlet | SILENTPRO-NIPP-DN 70 |
Accessories
| Image | Description |  | ||
|---|---|---|---|---|
 | Geberit retaining claw: d=75mm | 1 | ||
