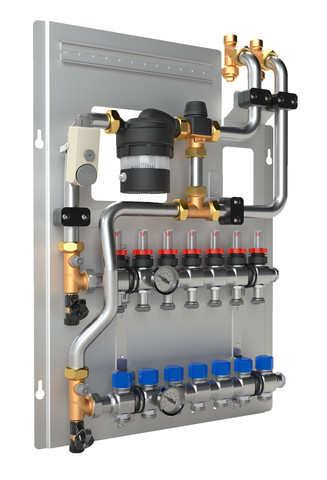

KEMPER KTS Flächenheizungsmodul
4 Heizkreise
Kaufmännische Daten
Artikelnummer | 9800200400 |
Hauptwarengruppe | KEMPER ThermoSystem |
Warengruppe | KTS Flächenheizungs Komponenten |
Ausschreibungstext
KEMPER KTS Flächenheizungsmodul,
Figur 980 02, zum Anschluss von
Flächenheizkreisen, Einbau unter KTS
ThermoStation in entsprechenden
Einbauschrank, werksseitig vormontiert,
bestehend aus Vor- und
Rücklaufverteilerbalken aus Edelstahl,
mit integrierten Durchfluss-, Mess- und
-Reguliereinsätzen, Pumpengruppe mit
Festwertregelung, Elektromechanisches
Anlegethermostat zum Abschalten der
Umwälzpumpe und zum Schließen von
Thermischen Stellantrieben NC,
Entleerventile im Vor- und Rücklauf mit
Schlauchanschluss G 3/4, inkl.
Thermometer, geeignet für Heizwasser
nach VDI 2035, nach
UBA-Bewertungsgrundlage,
Anwendungsklasse (ISO 10508) 4, max.
Betriebsdruck 0,4 MPa, max. Prüfdruck
(EN 1264-4) 0,6 MPa, Durchflussmesser
Einstellbereich 0
- 5 l/min, Durchflussmesser
Messgenauigkeit (Wasser) +/- 10 %, min.
Umgebungstemperatur 10 °C, max.
Umgebungstemperatur 50 °C, max.
Medientemperatur vor dem Mischventil 80
°C, Schließmaß 11,8 mm, Hub Stellantrieb
> 4 mm, Mindestkraft Stellantrieb 90 N,
Temperaturstabilität Mischkreis +/- 3
°C, Einstellbereich Temperatur
Festwertregelung 30 °C
- 52 °C, Schutzart Pumpe IP 44, Pumpe
EEI < 0,23
- Part 2, Betriebsart Pumpe:
Konstantdruck, Spannung / Frequenz 230 V
/ 50 Hz, Temperaturbegrenzer Pumpe
Sollabschalttemperatur 55 °C,
elektrische Leistungsaufnahme 4 W
- 42 W,
Hinweis: Für die bestimmungsgemäße
Verwendung muss sichergestellt werden,
dass die Pumpe nicht ohne einen
nachgeschalteten Wärmebedarf betrieben
wird. Wir empfehlen hierzu den
Flächenheizungs-Regelverteiler (Figur
981 04) mit integriertem Pumpenrelais.
max. Förderhöhe: 5,5 m
